X11 世代の Supermicro に Nutanix CE を立てました

2026-09-23 nutanixhomelabsupermicro

普段使っている仮想化基盤は Hyper-V ですが、Nutanix¹ を使う友人の影響で CE を試してみることにしました。
Nutanix の Community Edition (CE 2.1) を、オークションで買った X11 世代の 2U Supermicro (X11DPU 搭載機) に載せて動かしています。
NX アプライアンスの中古はあまり流通しませんが、Supermicro のエンタープライズ 2U 機は単体で市場に出回っています。
届いた実機には Nutanix 想定の SAS HBA が付いていなかったので、いまは手元の RAID カードで暫定運用しています。

汎用の Supermicro を選ぶ理由

X11 世代の NX アプライアンスは Supermicro 製で、ボードは市販の X11DPU / X11DPT-B / X11SPW と同世代です。
NX SKU の完成機は中古市場だとあまり見かけず、たまに出ても高値ですが、素の X11DPU 搭載機はオークションに転がっています。

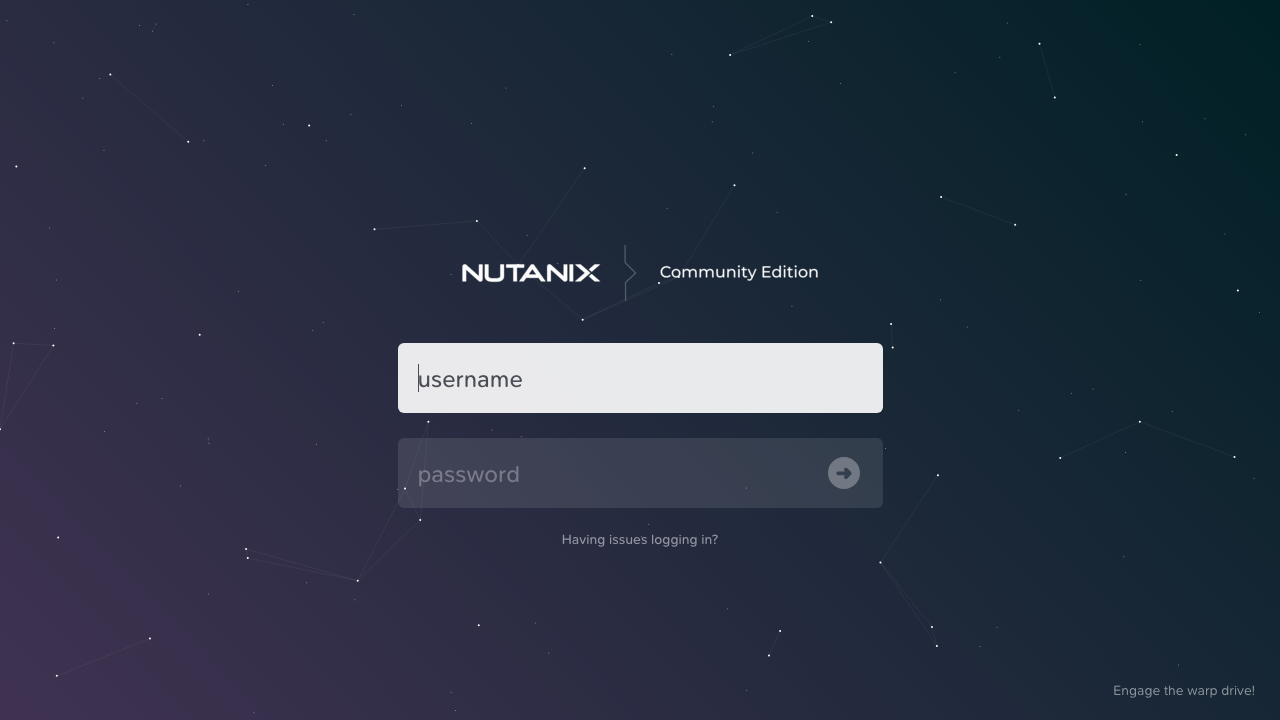

今回のハードは公式 HCL 外ですが、AHV² + AOS³ + Prism Element⁴ まで起動しました。
作成した単一ノードクラスタ上には、Prism Central⁵ のゲスト VM もデプロイできました。
ただし起動することと、シャーシのベイをちゃんと使えることは別の話で、後者はストレージコントローラの種類やバックプレーンとの接続構成に左右されます。

MegaRAID 3108 の JBOD で暫定運用する

今回のシャーシは 12 ベイの SAS バックプレーンを持ち、SAS コントローラは別に挿す構造ですが、届いた個体には付いていませんでした。
手元に転がっていた別のタワー機から抜いた RAID カード (MegaRAID SAS3108, PCI ID 1000:005d) しか SAS 側の持ち合わせがなかったので、暫定でそれを挿しました。

MegaRAID を既定の RAID モードで使うと、OS からは物理ドライブではなく Virtual Drive が見えます。
そのため、Phoenix⁶ / Nutanix から物理ドライブを個別には扱えません。
対象ドライブを Unconfigured Good にした上で JBOD を有効にすれば、個別デバイスとして生えます。
今回使った 512e の SATA SSD は JBOD 経由で認識され、CE 2.1 の単一ノードクラスタを構成できました。
もともと SAS 12 ベイに挿す予定だった SAS HDD は 4Kn ネイティブで、MegaRAID 3108 が Unsupported 扱い (UGUnsp) で弾くため使えず、今の SATA SSD 構成は代替の暫定です。
確認した Nutanix の資料では対応ドライブが 512e または 512n とされており、4Kn 対応は確認できませんでした。
非サポートっぽいですが、HBA を差し替えたあとに 4Kn HDD もリトライしてみようと思います。

SAS3008 IT モードの HBA に交換予定

NX アプライアンスの X11 世代 (NX-1065-G6 / NX-3060-G6 など) では、Supermicro ボードに LSI SAS3008 (PCI ID 1000:0097) の IT ファーム版 HBA が使われているとされています。
CE の Phoenix もこの構成なら追加設定なしでストレージを組めます。
MegaRAID の JBOD は暫定構成であり、今後は SAS3008 IT モードの HBA と、対応を確認できた 512e または 512n のドライブに揃える予定です。

今回手元にあった MegaRAID は SAS3108 という別チップで、IT モードに焼き直すファームがそもそも存在しません。
OEM 版のファームはコントローラを HBA モードに切り替える操作を弾くことが多く、手元のカードでも storcli から set personality=HBA は Un-supported command として拒否されました。
Nutanix 想定の HBA 構成に揃えて SAS 12 ベイを使うには、SAS3008 系の HBA カードへ差し替える必要があります。
Supermicro の AOC 形状 (AOC-S3008L-L8e など) と、標準 PCIe 形状 (LSI 9300-8i など) は、どちらも SAS3008 IT モードの HBA として候補になります。
実際に使うカードは、内部コネクタやバックプレーン側の配線に合わせて選びます。

AOC-S3008L-L8i など、IT ファームへの書き換え実績がある SAS3008 搭載カードなら、sas3flash で IT 化して L8e 相当で使えます。
オークションで安く出ている個体を IT 化して流用するのは現実的な選択肢ですが、購入前に正確な型番と書き換え手順を確認するのが安全です。
